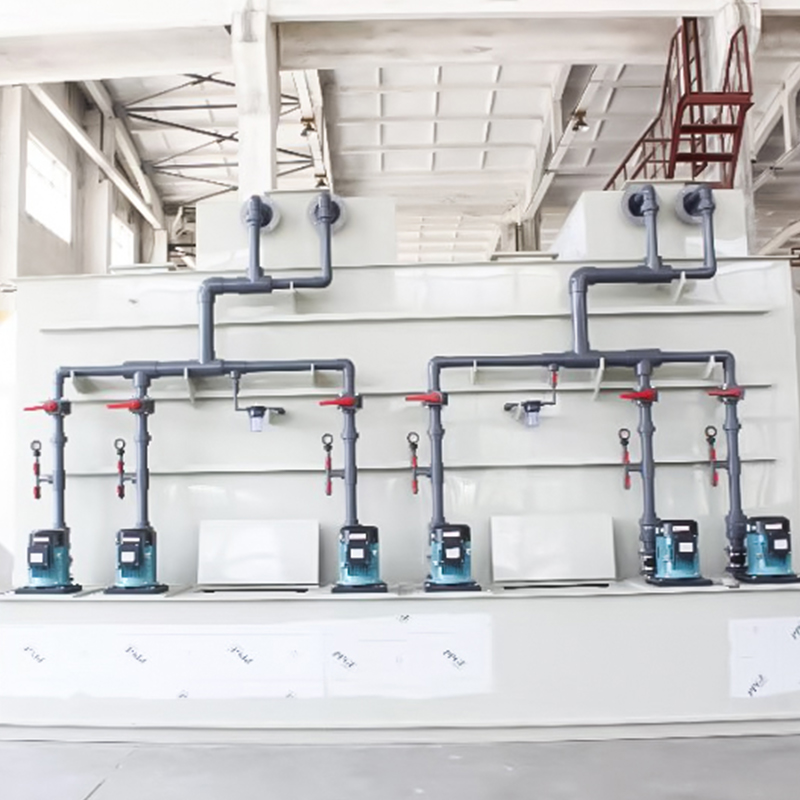

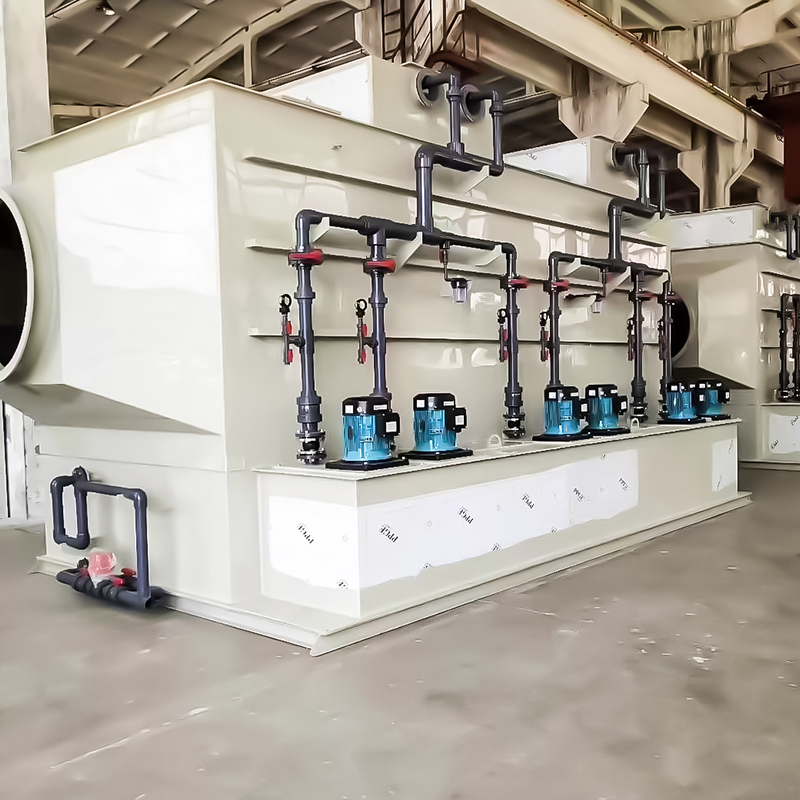

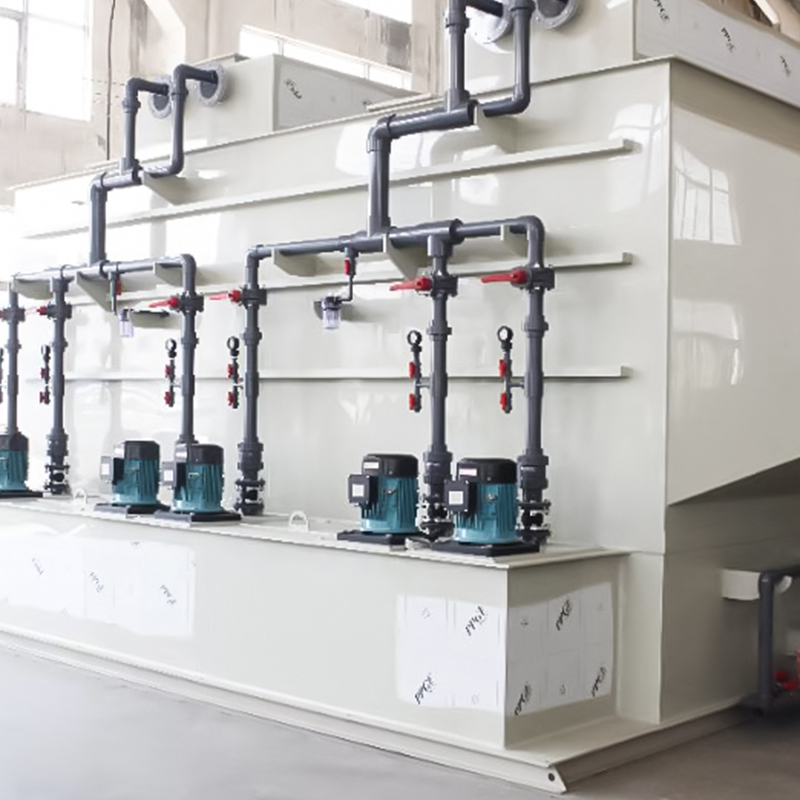

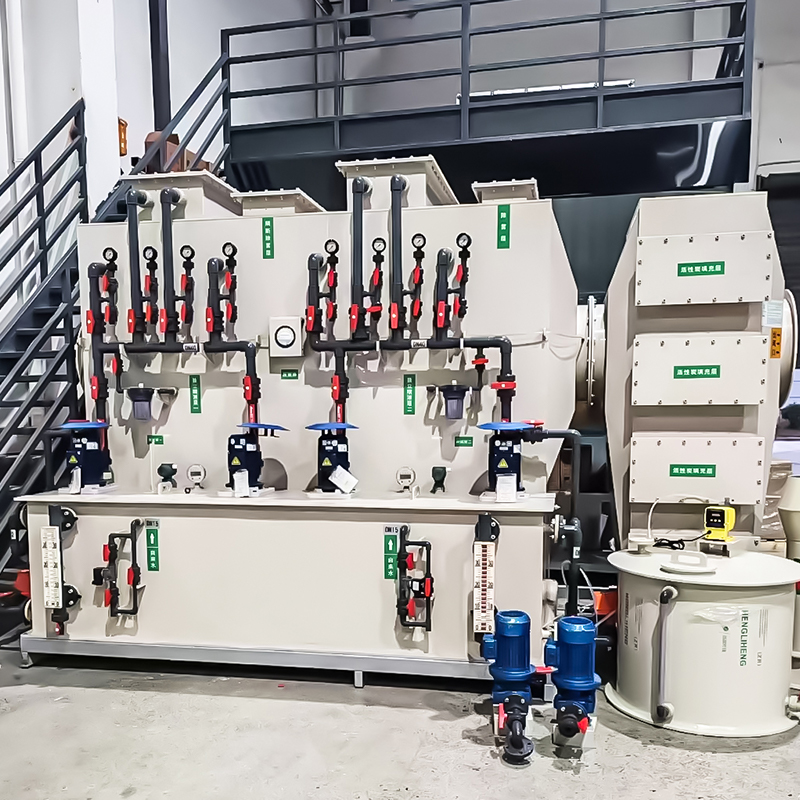

卧式喷淋塔工作原理
卧式喷淋塔通过气液接触实现废气净化，核心是利用喷淋液（清水、药剂等）吸收或中和废气中的污染物，具体流程如下：
1. 废气进入：废气从塔体一端水平进入，沿塔内通道流动。
2. 喷淋液雾化：喷淋系统（泵、管道、喷嘴）将液体加压后，通过喷嘴雾化成细小液滴，均匀分布在塔内。
3. 气液反应：雾化液滴与水平流动的废气充分接触，污染物与液体发生物理吸附（如粉尘黏附）或化学反应（如酸碱中和）。
4. 净化气排出：处理后的气体经除雾装置去除残留液滴，从另一端排出。
5. 废液处理：吸收污染物的废液从塔底排出，进入后续处理系统。
卧式喷淋塔结构设计分析
其结构需围绕“提升气液接触效率”和“保证运行稳定性”设计，核心组件包括：
1. 塔体结构
- 材质：根据废气腐蚀性选择（如PP塑料、玻璃钢、碳钢防腐），确保耐酸碱、耐高温。
- 尺寸：长度根据废气处理量和停留时间设计（通常需保证废气在塔内停留1-3秒），宽度和高度需匹配喷淋覆盖范围，避免气流短路。
2. 进气与出气装置
- 进气口：多设计为喇叭口或渐扩式，使废气均匀分布进入塔体，避免局部气流过快导致处理不充分。
- 出气口：位于进气口对侧，需安装除雾器（如折流板、丝网除雾器），防止液滴随净化气带出。
3. 喷淋系统
- 喷嘴：关键部件，需雾化效果好（液滴直径100-300μm为宜）、分布均匀，常用空心锥喷嘴或螺旋喷嘴；数量和布置需覆盖整个气流截面，避免死角。
- 管道与泵：管道需防腐，泵的扬程和流量需匹配喷嘴需求，保证喷淋压力稳定。
4. 气液接触区
- 部分塔体内部会增设填料（如鲍尔环、阶梯环）或挡板，增加气液接触面积和时间，提升吸收效率（尤其针对低浓度废气）。
5. 储液与排液系统
- 塔底储液区：储存喷淋液，需设计足够容积，同时设置液位计控制液体量。
- 排液口：位于储液区底部，便于废液排出；部分设计有循环泵，可将未饱和的液体循环利用，降低药剂消耗。
6. 辅助结构
- 检修孔（便于维护喷嘴和填料）、观察窗（监控内部运行状态）、防腐涂层（延长塔体寿命）等。
设计关键点
- 气液流速匹配：废气流速过高易带液，过低则处理效率低，需通过计算优化。
- 阻力控制：结构设计需减少气流阻力，降低风机能耗。
- 防腐与耐温：根据废气成分（如含硫、含氯）和温度选择合适材质，避免设备腐蚀。
通过合理设计，卧式喷淋塔可高效处理粉尘、酸碱废气、部分有机废气，适用于化工、涂装、电镀等行业。
|
卧式喷淋塔参数表5000-30000风量，可以根据实际需求定制 |
|||||
|
序号 |
名称 |
规格（长*宽*高mm） |
单位 |
数量 |
备注 |
|
1 |
卧式喷淋塔（处理风量：5000m³/h） |
2500（含变径尺寸）*1200（不含水箱尺寸）*1800 |
台 |
1 |
1.设备材质有PP\304\FRP，厚度根据实际工厂要求； 2.空塔风速：1.5米/秒； 3.1层喷淋，4个4分螺旋喷嘴； 4.1层Ø50mm鲍尔环填料≧600mm； 5.1层PP丝网除雾≧200mm；； 6.2个Ø500mm透明钢化玻璃检修观察孔； 7.进出风口￠400mm； 8.侧面一个连体式加药水箱； 9.1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
1.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：16m³/h，扬程：15米，二级能效电机 |
|
|
2 |
卧式喷淋塔（处理风量：10000m³/h） |
3000（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，6个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠600mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
2.2kw |
台 |
1 |
立式耐空转PP防腐泵，流量：24m³/h，扬程：20米，二级能效电机， |
|
|
3 |
卧式喷淋塔（处理风量：15000m³/h） |
3600（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，8个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠700mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
4 |
卧式喷淋塔（处理风量：20000m³/h） |
4200（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，8个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠800mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
5 |
卧式喷淋塔（处理风量：25000m³/h） |
4100（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，10个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠900mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
5.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：38m³/h，扬程：32米，二级能效电机，品牌：日益国宝； |
|
|
6 |
卧式喷淋塔（处理风量：30000m³/h） |
4500（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
10. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 11. 空塔风速：1.5米/秒； 12. 1层喷淋，13个4分螺旋喷嘴； 13. 1层Ø50mm鲍尔环填料≧600mm； 14. 1层PP丝网除雾≧200mm；； 15. 2个Ø500mm透明钢化玻璃检修观察孔； 16. 进出风口￠1000mm； 17. 侧面一个连体式加药水箱； 18. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
7.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：50m³/h，扬程：38米，二级能效电机，品牌：日益国宝； |
|
其它规格非标定制
