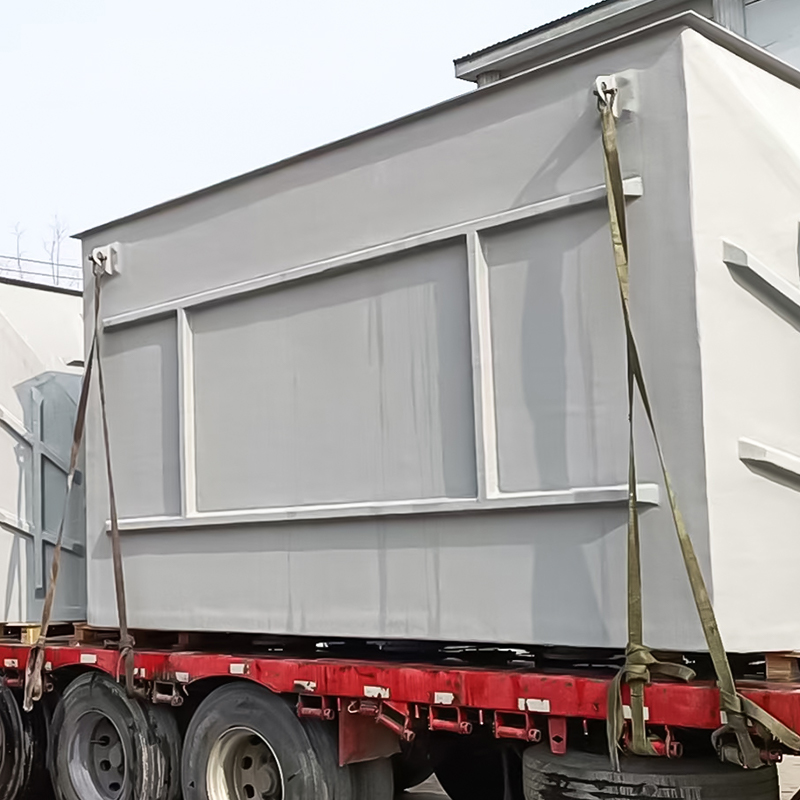

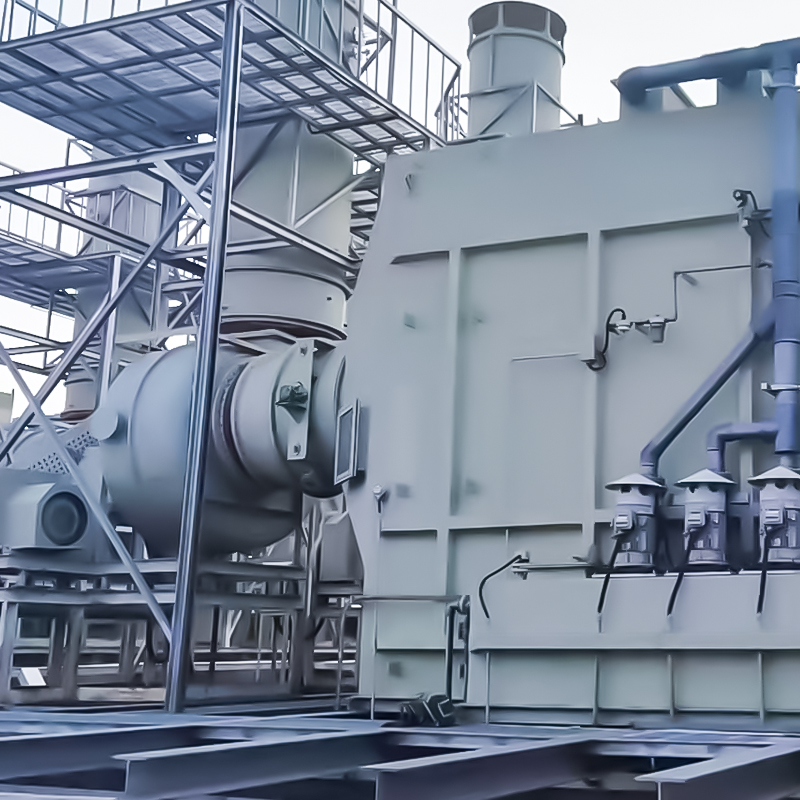

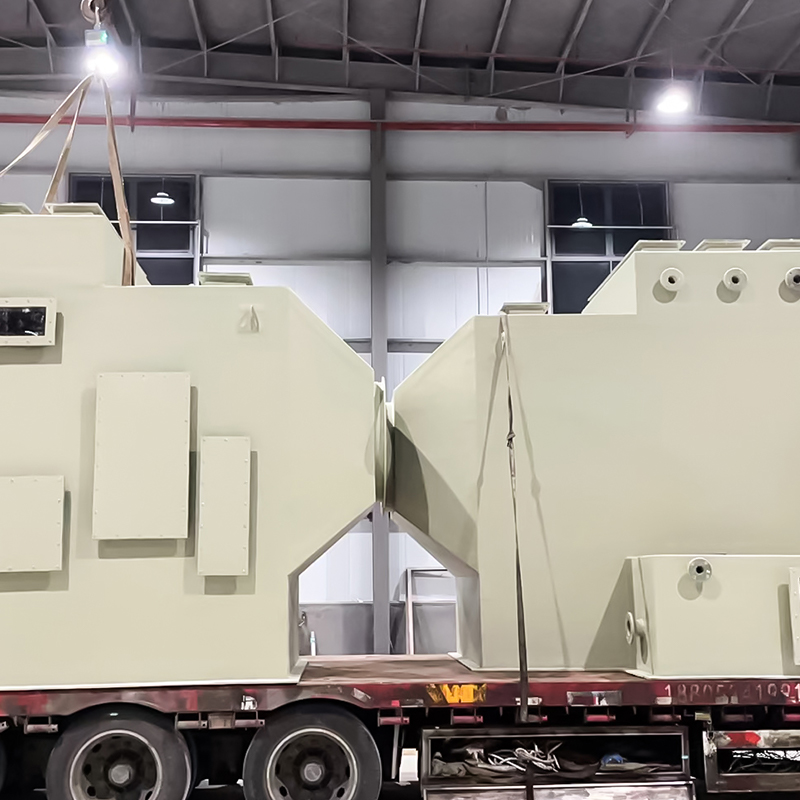

玻璃钢卧式洗涤塔工作原理
玻璃钢卧式洗涤塔是一种水平布置的废气净化设备，以玻璃钢为材质（耐酸碱、抗腐蚀），核心通过气液接触传质实现废气净化，具体流程如下：
1. 废气进入：待处理废气从塔体一端水平进入，沿塔内通道稳定流动，避免立式塔因气流上升导致的阻力问题。
2. 洗涤液喷淋：塔内设置多组喷淋装置（含泵、管道和喷嘴），将洗涤液（清水或药剂溶液）加压后雾化成细小液滴，均匀喷洒在气流路径上，形成覆盖截面的液雾区。
3. 气液充分反应：水平流动的废气与雾化液滴充分接触，废气中污染物（如粉尘、酸性气体、可溶性有机物等）被液滴捕获：
- 粉尘被液滴黏附后沉降；
- 酸性气体（如SO₂、HCl）与碱性洗涤液发生中和反应；
- 水溶性有机物被洗涤液吸收。
4. 净化气排出：处理后的气体经塔体另一端的除雾装置（如折流板、丝网）去除残留液滴后，从出风口排出。
5. 废液处理：含污染物的洗涤液汇集到塔底，通过排液口排出，进入后续废水处理系统。
玻璃钢卧式洗涤塔净化效率介绍
其净化效率受废气成分、设备参数等影响，整体适用于中低浓度废气处理，具体表现如下：
1. 不同污染物的净化效率
- 粉尘：对粒径10μm以上的粉尘，净化效率可达85%-95%；5-10μm的细粉尘效率约70%-85%（需优化喷嘴雾化效果）。
- 酸性/碱性气体：酸性气体（如SO₂、HCl）用碱性洗涤液处理时，效率通常在90%以上；碱性气体（如NH₃）用酸性洗涤液处理，效率相近。
- 水溶性有机废气：如甲醇、丙酮等，效率约75%-90%；非水溶性有机物效率较低（一般低于60%），需搭配专用溶剂。
2. 影响效率的关键因素
- 气液接触面积：喷嘴雾化效果越好（液滴越细）、喷淋密度越大，接触越充分，效率越高。
- 停留时间：卧式结构延长了废气在塔内的流动路径，停留时间通常比立式塔更长（1.5-3秒），反应更充分，效率更稳定。
- 洗涤液参数：如pH值（酸碱中和需维持适宜范围）、循环量（不足会导致效率下降）。
- 气流速度：流速过高会导致气液接触时间缩短，效率降低；流速过低则可能增加设备体积，需设计合理流速（通常1-3m/s）。
3. 适用场景
整体净化效率能满足多数工业废气（如化工、电镀、酸洗废气）的达标排放要求，尤其适合处理含腐蚀性、中低浓度污染物的废气。若处理高浓度或复杂成分废气，建议与其他工艺（如活性炭吸附）组合使用，提升净化效果。
|
卧式喷淋塔参数表5000-30000风量，可以根据实际需求定制 |
|||||
|
序号 |
名称 |
规格（长*宽*高mm） |
单位 |
数量 |
备注 |
|
1 |
卧式喷淋塔（处理风量：5000m³/h） |
2500（含变径尺寸）*1200（不含水箱尺寸）*1800 |
台 |
1 |
1.设备材质有PP\304\FRP，厚度根据实际工厂要求； 2.空塔风速：1.5米/秒； 3.1层喷淋，4个4分螺旋喷嘴； 4.1层Ø50mm鲍尔环填料≧600mm； 5.1层PP丝网除雾≧200mm；； 6.2个Ø500mm透明钢化玻璃检修观察孔； 7.进出风口￠400mm； 8.侧面一个连体式加药水箱； 9.1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
1.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：16m³/h，扬程：15米，二级能效电机 |
|
|
2 |
卧式喷淋塔（处理风量：10000m³/h） |
3000（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，6个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠600mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
2.2kw |
台 |
1 |
立式耐空转PP防腐泵，流量：24m³/h，扬程：20米，二级能效电机， |
|
|
3 |
卧式喷淋塔（处理风量：15000m³/h） |
3600（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，8个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠700mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
4 |
卧式喷淋塔（处理风量：20000m³/h） |
4200（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，8个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠800mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
5 |
卧式喷淋塔（处理风量：25000m³/h） |
4100（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，10个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠900mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
5.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：38m³/h，扬程：32米，二级能效电机，品牌：日益国宝； |
|
|
6 |
卧式喷淋塔（处理风量：30000m³/h） |
4500（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
10. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 11. 空塔风速：1.5米/秒； 12. 1层喷淋，13个4分螺旋喷嘴； 13. 1层Ø50mm鲍尔环填料≧600mm； 14. 1层PP丝网除雾≧200mm；； 15. 2个Ø500mm透明钢化玻璃检修观察孔； 16. 进出风口￠1000mm； 17. 侧面一个连体式加药水箱； 18. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
7.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：50m³/h，扬程：38米，二级能效电机，品牌：日益国宝； |
|
其它规格非标定制
