一、卧式喷淋塔工作原理
卧式喷淋塔是一种高效的气体净化设备，主要用于处理工业废气中的污染物，如酸雾、碱雾、有机气体和颗粒物等。
1. 气液交叉流接触
- 废气引入：废气通过风机系统被引入卧式塔体内部，通常从塔体一侧或中部进入。
- 气流方向：废气在塔体内水平流动，与喷淋液的运动方向垂直，形成交叉流接触。
- 降低阻力：这种水平气流设计有效降低了系统的流动阻力，减少了风机的能耗。
2. 喷淋与吸收
- 喷淋系统：塔内设置高压喷嘴，将吸收液（水或化学试剂）雾化喷出，形成细小液滴。
- 填料层作用：废气通过填料层（如鲍尔环、拉西环），与填料表面的液膜充分接触，增加气液接触面积。
- 物理与化学吸收：污染物通过物理吸附或化学反应（如酸碱中和）被吸收或转化为无害物质。
3. 除雾与排放
- 除雾装置：净化后的气体经过除雾层（旋流板或拉西环填料），去除夹带的液滴，防止二次污染。
- 清洁排放：处理后的气体从塔体另一侧排出，达到环保标准。
4. 循环与处理
- 液体循环：喷淋液经塔底收集，通过循环水泵增压后重复使用，降低运行成本。
- 废液处理：定期更换或处理废液，避免污染物富集，影响净化效率。
二、卧式喷淋塔结构设计分析
卧式喷淋塔的结构设计紧凑，适应于空间受限的工业场景。
1. 塔体结构
- 形状与材质：水平圆柱形或方形结构，采用耐腐蚀材料（如PP、FRP、不锈钢304/316）。
- 模块化设计：分段法兰连接，便于运输和安装，适应不同处理风量。
2. 喷淋系统
- 喷嘴布置：水平多层布置，确保液体均匀覆盖，提高气液接触效率。
- 喷淋液选择：根据废气成分选择水或化学试剂，如酸碱溶液，以增强吸收效果。
3. 填料层
- 填料类型：采用高效填料，如鲍尔环、拉西环，提供大比表面积和低阻力。
- 分层设计：多层填料，优化气液分布，防止堵塞和沟流。
4. 除雾层
- 除雾器类型：旋流板或拉西环填料，有效去除气体中夹带的液滴。
- 防止液滴夹带：确保排放气体不含液滴，避免下游设备腐蚀或污染。
5. 循环系统
- 循环水箱：位于塔底，收集喷淋液，配备液位控制和pH监测。
- 循环水泵：采用耐腐蚀材料（如塑料或不锈钢），确保长期稳定运行。
6. 辅助结构

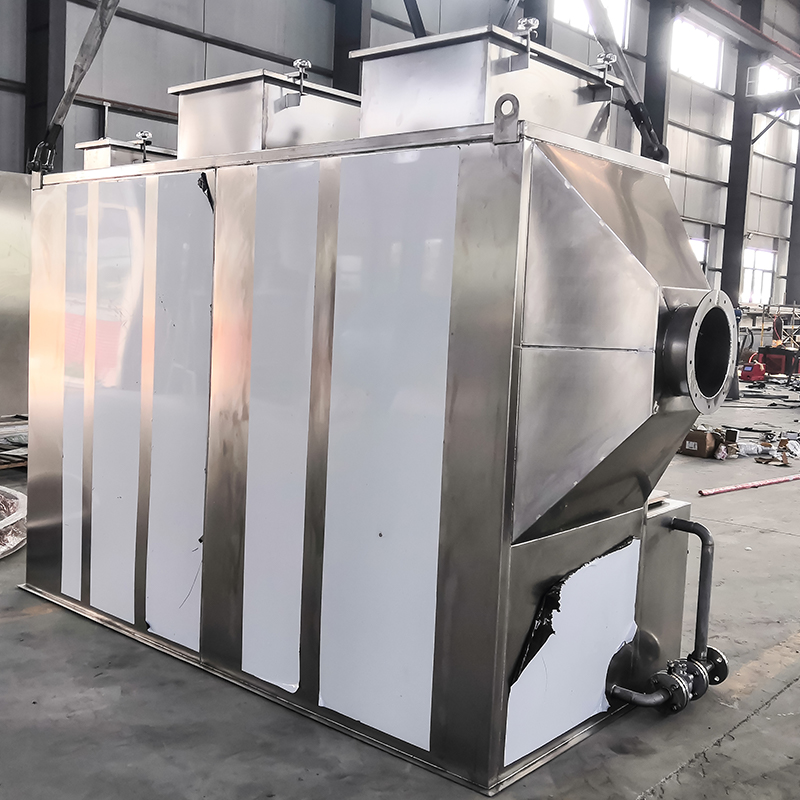

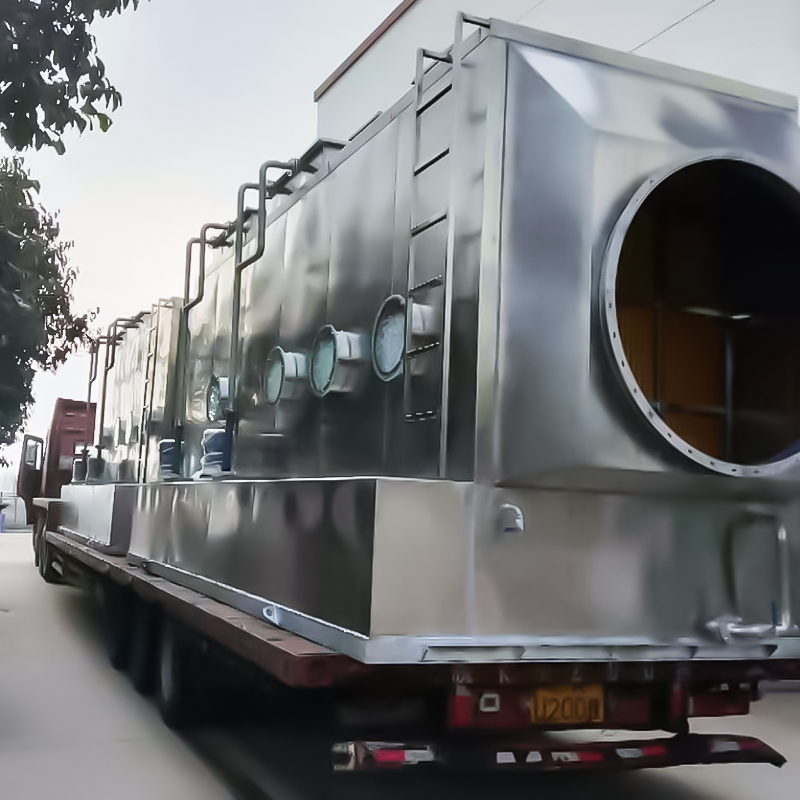

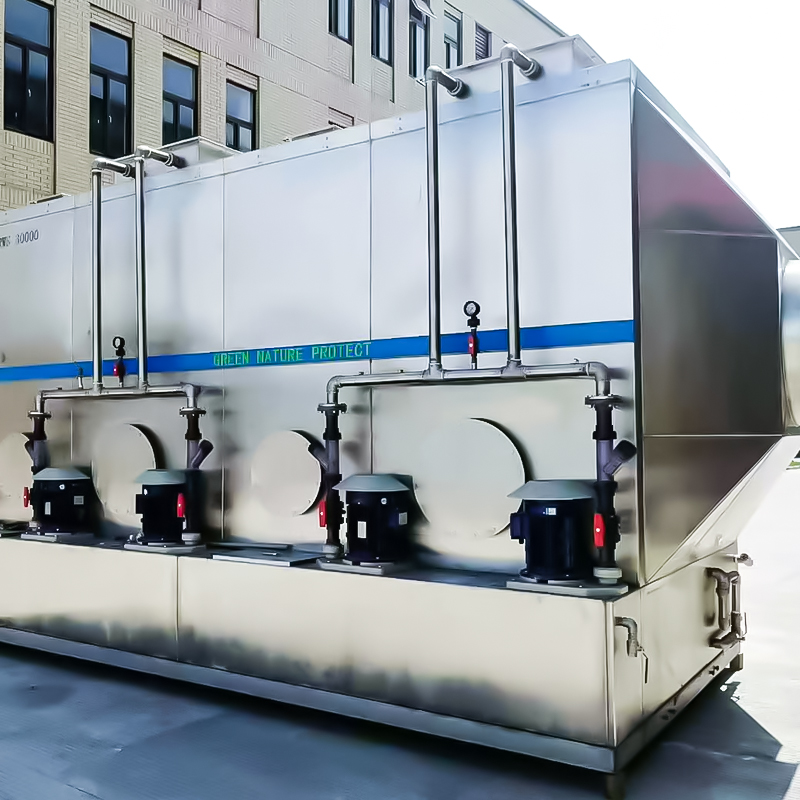

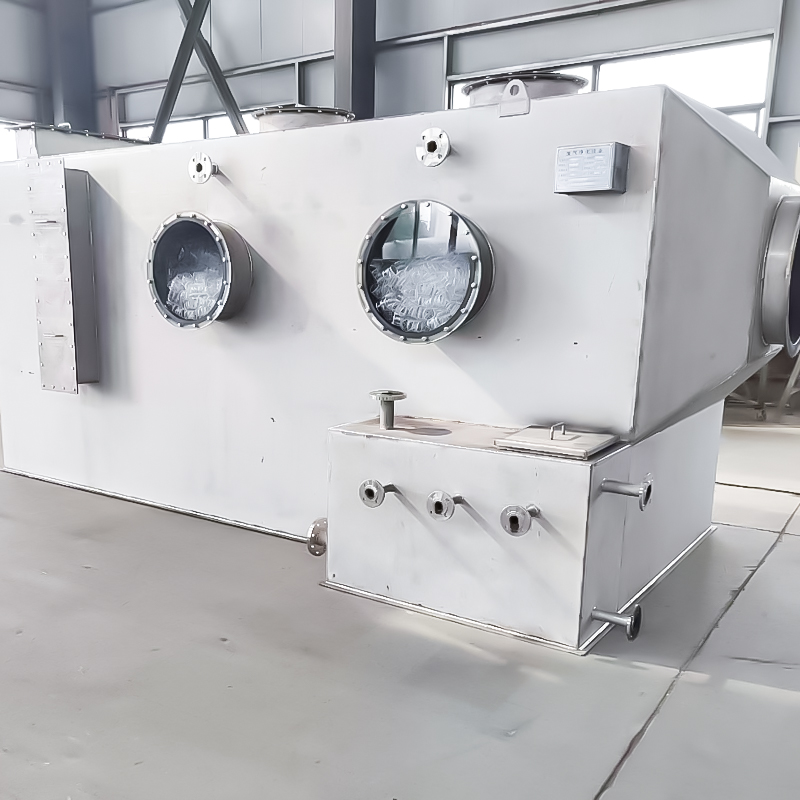

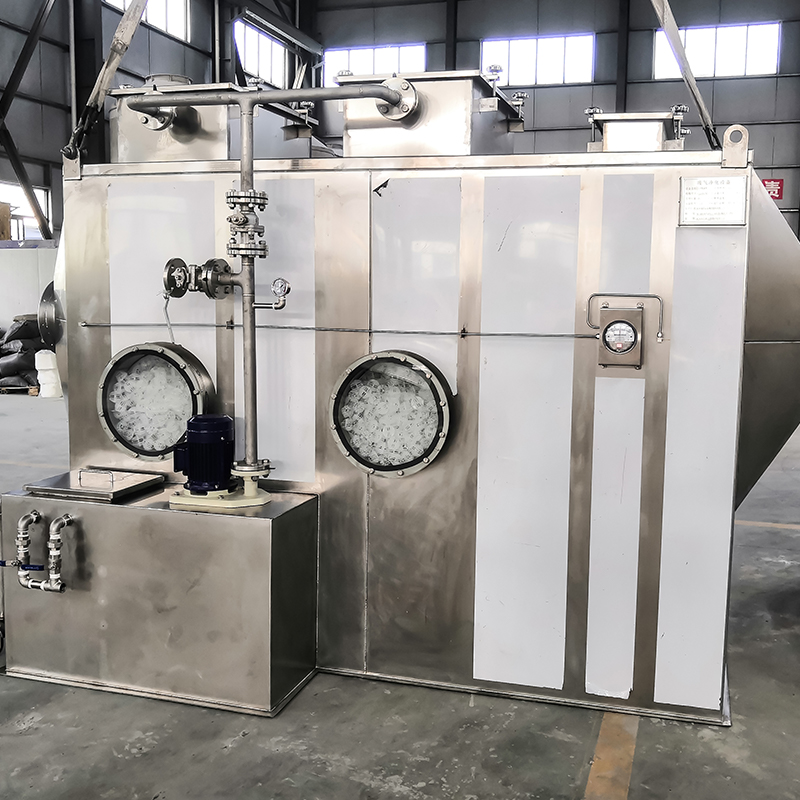

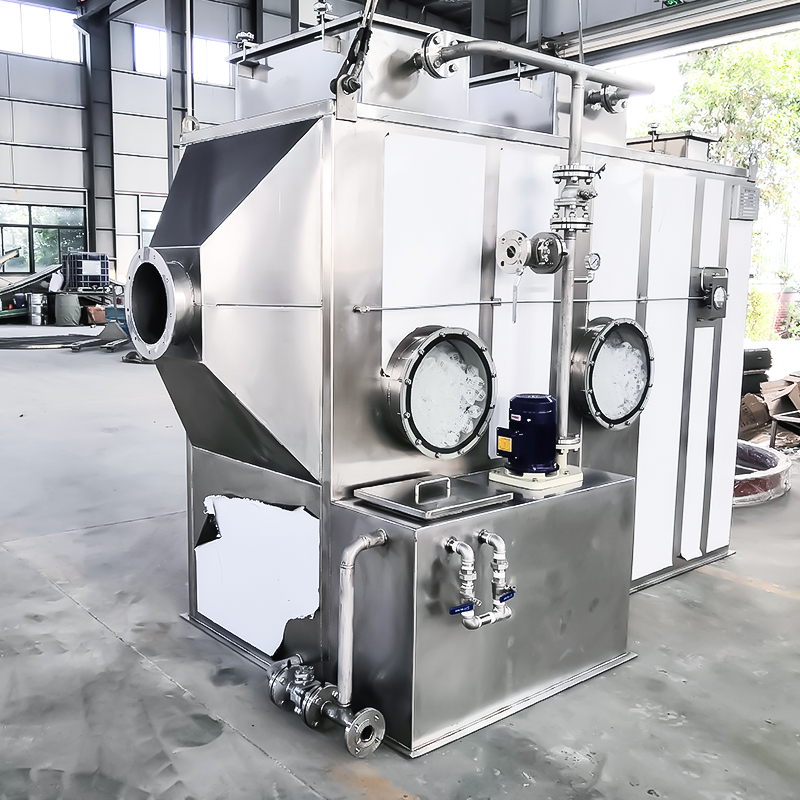

- 检修口与观察窗：设置透明检视孔和检修口，便于维护和检查。
- 支架与固定：稳固的支架和固定装置，确保设备运行稳定。
三、卧式喷淋塔的优点
- 高效净化：净化效率达90%以上，适用于多种污染物。
- 节省空间：卧式设计，降低高度，适合室内安装。
- 运行成本低：循环使用喷淋液，减少水耗和化学试剂消耗。
- 耐腐蚀性：选用耐腐蚀材料，适应酸碱环境，使用寿命长。
- 维护方便：结构简单，检修方便，降低维护成本。
四、应用场景
卧式喷淋塔广泛应用于以下行业：
- 化工：处理酸雾、碱雾和有机废气。
- 电子：净化含氟废气和其他有害气体。
- 制药：去除发酵和合成过程中产生的废气。
- 冶金：处理冶炼过程中产生的烟气和粉尘。
- 食品与纺织：处理生产过程中产生的异味和颗粒物。
五、设计要点
- 废气参数分析：根据废气成分、浓度、温度和流量，确定塔体尺寸和填料类型。
- 气液比控制：合理设计喷淋液流量，确保充分接触和吸收。
- 材料选择：根据腐蚀性选择合适的塔体材料，如PP、不锈钢等。
- 安全措施：设置防爆装置和气体监测，确保运行安全。
通过以上分析，卧式喷淋塔以其高效、紧凑和耐腐蚀的特点，成为工业废气处理中的重要设备，广泛适用于多种工况，助力企业实现环保达标。
|
卧式喷淋塔参数表5000-30000风量，可以根据实际需求定制 |
|||||
|
序号 |
名称 |
规格（长*宽*高mm） |
单位 |
数量 |
备注 |
|
1 |
卧式喷淋塔（处理风量：5000m³/h） |
2500（含变径尺寸）*1200（不含水箱尺寸）*1800 |
台 |
1 |
1.设备材质有PP\304\FRP，厚度根据实际工厂要求； 2.空塔风速：1.5米/秒； 3.1层喷淋，4个4分螺旋喷嘴； 4.1层Ø50mm鲍尔环填料≧600mm； 5.1层PP丝网除雾≧200mm；； 6.2个Ø500mm透明钢化玻璃检修观察孔； 7.进出风口￠400mm； 8.侧面一个连体式加药水箱； 9.1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
1.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：16m³/h，扬程：15米，二级能效电机 |
|
|
2 |
卧式喷淋塔（处理风量：10000m³/h） |
3000（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，6个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠600mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
2.2kw |
台 |
1 |
立式耐空转PP防腐泵，流量：24m³/h，扬程：20米，二级能效电机， |
|
|
3 |
卧式喷淋塔（处理风量：15000m³/h） |
3600（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，8个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠700mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
4 |
卧式喷淋塔（处理风量：20000m³/h） |
4200（含变径尺寸）*1500（不含水箱尺寸）*1800 |
台 |
1 |
1) 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2) 空塔风速：1.5米/秒； 3) 1层喷淋，8个4分螺旋喷嘴； 4) 1层Ø50mm鲍尔环填料≧600mm； 5) 1层PP丝网除雾≧200mm；； 6) 2个Ø500mm透明钢化玻璃检修观察孔； 7) 进出风口￠800mm； 8) 侧面一个连体式加药水箱； 9) 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
3.75kw |
台 |
1 |
立式耐空转PP防腐泵，流量：28m³/h，扬程：28米，二级能效电机，品牌：日益国宝； |
|
|
5 |
卧式喷淋塔（处理风量：25000m³/h） |
4100（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
1. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 2. 空塔风速：1.5米/秒； 3. 1层喷淋，10个4分螺旋喷嘴； 4. 1层Ø50mm鲍尔环填料≧600mm； 5. 1层PP丝网除雾≧200mm；； 6. 2个Ø500mm透明钢化玻璃检修观察孔； 7. 进出风口￠900mm； 8. 侧面一个连体式加药水箱； 9. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
5.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：38m³/h，扬程：32米，二级能效电机，品牌：日益国宝； |
|
|
6 |
卧式喷淋塔（处理风量：30000m³/h） |
4500（含变径尺寸）*2000（不含水箱尺寸）*1900 |
台 |
1 |
10. 设备材质有PP\304\FRP，厚度根据实际工厂要求； 11. 空塔风速：1.5米/秒； 12. 1层喷淋，13个4分螺旋喷嘴； 13. 1层Ø50mm鲍尔环填料≧600mm； 14. 1层PP丝网除雾≧200mm；； 15. 2个Ø500mm透明钢化玻璃检修观察孔； 16. 进出风口￠1000mm； 17. 侧面一个连体式加药水箱； 18. 1个排污口、溢流口、手动、自动补水浮球； |
|
循环泵 |
7.5kw |
台 |
1 |
立式耐空转PP防腐泵，流量：50m³/h，扬程：38米，二级能效电机，品牌：日益国宝； |
|
其它规格非标定制
