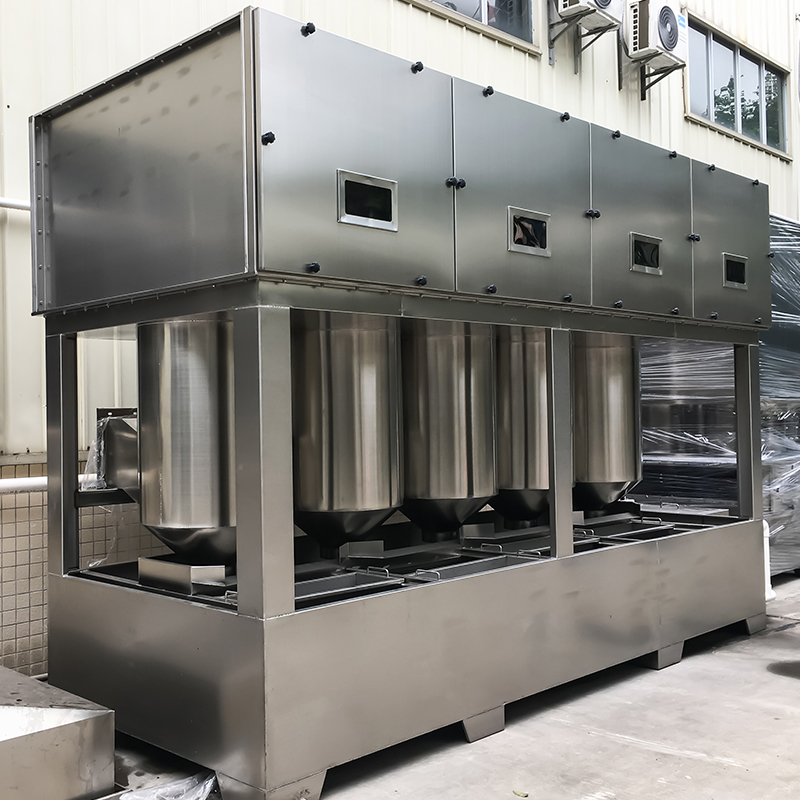

混合型气旋塔（又称“气旋混动喷淋塔”“混动旋流塔”）
是一种把“高速旋流离心分离”与“多层喷淋吸收”集成在同一塔体内的湿式净化设备。它将惯性、离心、碰撞、乳化、吸收五种机理耦合，在同一设备内完成“颗粒物捕集+气态污染物吸收+除雾脱水”全过程。
一、工作原理（四步一体）
1 旋流卷吸
含尘或含污染物的废气在风机负压牵引下，切向进入塔底“旋流发生器”（导向叶片+旋风筒）。气流瞬间被加速到15～25 m/s，形成强烈旋转流场。
2 气-液乳化
塔底循环水泵将吸收液（水、碱液或氧化剂）送至塔顶的螺旋喷嘴，逆向喷出；在高速旋流作用下，液滴被剪切、雾化成微米级，与旋转气流充分混合，形成“气-液乳浊体系”。
• 颗粒物：受离心力作用被甩向塔壁，与液膜碰撞后裹挟下沉。
• 气态污染物（HCl、NH₃、苯系物…）：在乳化区完成溶解、中和或氧化。
3 离心分离
乳浊体系进入“渐缩-渐扩”的离心筒，流道半径逐渐缩小，离心力成倍增大；密度大的液滴和尘粒被抛向壁面，沿壁面向下流入集液槽；净化后的干气则向中心轴汇聚并上升。
4 填料精洗+除雾
上升的气流再经过1～2层填料（鲍尔环或空心球）和二次喷淋，进一步去除残余污染物；顶部的波纹板或丝网除雾器将夹带液滴截留，洁净气体由风机达标排放。
整个过程中液体闭路循环，沉渣经刮泥或排泥装置定期清理。
二、结构特点
• 一体化设计：旋流段+喷淋段+填料段+除雾段，四层功能集成，占地<传统同风量喷淋塔的60%。
• 无堵塞喷嘴：采用大口径螺旋喷嘴，内部设过滤筒，不易被漆渣、纤维堵塞。
• 可拆式旋流模块：SUS304/316L或FRP制作，磨损后可整体抽出更换。
• PLC变频控制：根据压差自动调节风机转速，节能30%以上。
三、适用气体/粉尘场景
行业 典型污染物 设计注意
汽车/家具喷涂 漆雾、苯系VOC、粘性粉尘 塔体SUS304，循环水加漆雾絮凝剂
五金打磨/抛光 金属粉尘（含油） 前置旋风除大颗粒，塔内设刮泥板
化工/制药 HCl、NH₃、HF、二氯甲烷 双级吸收：前段水+后段碱/氧化液
垃圾焚烧/污水站 恶臭、NH₃、H₂S 塔体FRP防腐，循环水加次氯酸钠
锅炉/窑炉尾气 烟尘、SO₂、NOₓ 塔前降温至<80 ℃，再进入气旋塔
四、技术性能指标（典型值）
• 处理风量：5 000～80 000 m³/h（可并联扩容）
• 除尘效率：≥99%（≥1 μm颗粒）
• 除雾效率：≥95%
• 压降：800～1 200 Pa
• 运行温度：≤80 ℃（FRP）；≤150 ℃（SUS316L）
五、与常规喷淋塔对比优势
① 离心预分离使填料负荷降低70%，不易堵塞；
② 旋转气流强化传质，同体积设备净化效率提高15%以上；
③ 无活动部件，维护简单，年维护成本＜设备投资的2%。
结论
混合型气旋塔利用“高速旋流+多级喷淋”的耦合机制，在高粘性粉尘、含油雾、易堵塞、大风量等复杂工况下，可一次性完成颗粒物捕集与气态污染物吸收，是当前喷涂、化工、冶金等行业废气预处理或深度净化的高效选择。
